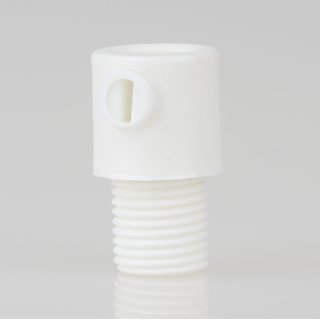

Zugentlastung Kunststoff weiß M10x1x10mm Aussengewinde

Dieser Zugentlaster für Lampen-Kabel ist aus weißem Kunststoff und hat ein M10x1 Außengewinde. Im Zugentlaster befindet sich seitlich eine Madenschraube mit M6 Gewinde die das Kabel fixiert und festklemmt.

Welche Kabel sind für Zugentlaster mit M10x1 Gewinde geeignet?

Der Innendurchmesser beträgt bei diesen Zugentlastungen ca. 6,9mm. Im Leuchtenbau verwendet man für Lampen, die mit normalen Leuchtmitteln betrieben werden, üblicherweise ein 2-adriges oder 3-adriges Kabel mit einem Leitungsquerschnitt von 0,75mm². Somit ist die Verwendung und das Durchführen von PVC-Kabel und Textilkabel mit einem maximalen Außendurchmesser von ca. 6,9mm kein Problem. Bei der Verarbeitung von textilummanteltem Kabel sollten Sie jedoch einen kleinen Trick wie folgt anwenden. Sie schieben die Textilummantelung nach hinten, schneiden ein Stück von dem Kabel-Innenleben ab und ziehen anschließend die Ummantelung wieder nach vorne. Nun können Sie diese mit den Fingern zwirbeln und völlig unkompliziert durch die Zugentlastung durchführen. Hier ist zu beachten, dass bei Verwendung von Zugentlastungen aus Metall ein 3-adriges Kabel zu verwenden ist.

Zugentlaster in Lampenfassung verschrauben

Im Deckel der Fassung befindet sich in der eingepressten Mutter eine Sicherungsschraube, die vor dem Eindrehen einer Zugentlastung gelöst werden muss. Erst dann sind die Gewindegänge frei, sodass das M10x1 Feingewinde nicht beschädigt werden kann. Nach der Montage des Zugentlasters muss die Schraube selbstverständlich wieder leicht angezogen werden. Hierbei handelt es sich um einen Sicherheitsmechanismus, der unbedingt beachtet werden muss, da sonst das Gewinde beschädigt und somit nicht mehr brauchbar ist.

Zugentlaster in Kabeldurchführung befestigen

Zugentlaster mit Außengewinde können Sie bei Kabeldurchführungen mit einer dünnen Blechstärke verwenden. Bei größeren Materialstärken ist die Verwendung von Zugentlastern mit Innengewinde und zusätzlichem Gewinderohr erforderlich. Hier muss selbstverständlich auf der Rückseite des Bleches das Gewinde mit einer Unterlegscheibe/Fächerscheibe und einer Sechskantmutter verschraubt werden.
