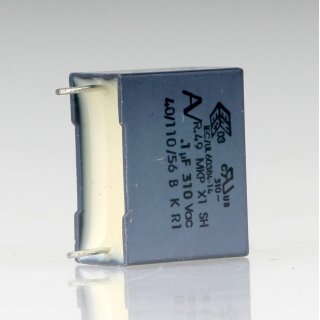

0,1µF 310V – 100nF KEMET MKP-X1 Entstörkondensator – Rastermaß 15 mm

0,1µF 310V – 100nF KEMET MKP-X1 Entstörkondensator – Rastermaß 15 mm

Artikelnummer: 2026-14374
Kategorie: Entstörkondensatoren

KEMET MKP-X1 Entstörkondensator mit 0,1µF / 100nF Kapazität und einer Spannungsangabe von 310V. Radiale, stehende Bauform mit 15 mm Rastermaß und kompakten Abmessungen von 18 × 14 × 8,5 mm. RoHS-konform. Für geeignete Entstörschaltungen und als Ersatz für entsprechend spezifizierte Sicherheitskondensatoren.

Preisangabe für 1 Stück.

2,85 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit**: 2 - 6 Werktage Ausland abweichend

Beschreibung

KEMET MKP-X1 Entstörkondensator 0,1µF 310V – 100nF – Rastermaß 15 mm

Der KEMET MKP-X1 Entstörkondensator mit einer Kapazität von 0,1µF (100nF) und einer Spannungsangabe von 310V ist ein radial bedrahteter Folienkondensator für entsprechend ausgelegte Entstörschaltungen.

Der Kondensator ist als MKP-X1 bezeichnet. MKP steht für einen metallisierten Polypropylen-Folienkondensator. Die Klassifizierung X1 kennzeichnet eine Sicherheitskondensator-Kategorie für geeignete Anwendungen zur Unterdrückung elektromagnetischer Störungen zwischen Netzleitern.

Mit einem Rastermaß von 15 mm und den Abmessungen 18 × 14 × 8,5 mm eignet sich der KEMET Entstörkondensator für die Montage auf entsprechend ausgelegten Leiterplatten.

Er kann insbesondere bei Reparaturen und Ersatzbestückungen verwendet werden, wenn die elektrischen und mechanischen Eigenschaften den Anforderungen des Originalbauteils entsprechen.

MKP-X1 Kondensator zur Funkentstörung

Entstörkondensatoren werden in elektrischen und elektronischen Geräten eingesetzt, um unerwünschte hochfrequente Störungen zu reduzieren.

Ein X1-Entstörkondensator ist für entsprechend ausgelegte Anwendungen zwischen Netzleitern vorgesehen.

Der KEMET Kondensator besitzt folgende wesentliche Kennwerte:

Kapazität: 0,1µF / 100nF
Spannungsangabe: 310V
Sicherheitsklasse: X1
Dielektrikum: Metallisiertes Polypropylen (MKP)
Rastermaß: 15 mm

Die genaue zulässige Netzspannungsart, die sicherheitsrelevanten Grenzwerte und die erforderlichen Zulassungen sollten anhand der vollständigen Typenbezeichnung und des zugehörigen KEMET Datenblatts überprüft werden.

Typische Einsatzbereiche

Der KEMET MKP-X1 Entstörkondensator kann je nach Schaltung und Geräteauslegung beispielsweise eingesetzt werden für:

Funkentstörung elektrischer Geräte
Netzseitige Entstörschaltungen
EMI-Filter
Entstörung von Netzteilen
Elektrische Steuerungen
Haushaltsgeräte
Elektronische Baugruppen
Reparatur vorhandener Entstörschaltungen
Austausch entsprechend spezifizierter X1-Kondensatoren
Werkstatt und Service
Elektronikprojekte mit geeigneten Sicherheitsanforderungen

Die tatsächliche Eignung hängt von den elektrischen Anforderungen und den geltenden Sicherheitsvorgaben der jeweiligen Anwendung ab.

Produktmerkmale

KEMET Entstörkondensator
Kondensatortyp: MKP-X1
Kapazität: 0,1µF
Entspricht: 100nF
Spannungsangabe: 310V
Bauform: Radial / stehend
Rastermaß: 15 mm
Breite: 18 mm
Höhe: 14 mm
Tiefe: 8,5 mm
RoHS-konform: Ja
Für geeignete Entstörschaltungen
Preisangabe für 1 Stück

Technische Daten

Hersteller: KEMET
Produktart: Entstörkondensator
Kondensatortyp: MKP-X1
Sicherheitsklasse: X1
Kapazität: 0,1µF / 100nF
Spannungsangabe: 310V
Dielektrikum: Metallisiertes Polypropylen (MKP)
Bauform: Radial, stehend
Rastermaß (RM): 15 mm
Breite: 18 mm
Höhe: 14 mm
Tiefe: 8,5 mm
RoHS-konform: Ja
Menge / Preisangabe: 1 Entstörkondensator

0,1µF entsprechen 100nF

Die Kapazität des KEMET Entstörkondensators beträgt 0,1 Mikrofarad (µF).

Dies entspricht 100 Nanofarad (nF).

Beide Schreibweisen bezeichnen denselben Kapazitätswert. Dadurch lässt sich der Kondensator auch unter den Suchbegriffen 100nF MKP-X1 oder 0,1uF Entstörkondensator finden.

Beim Austausch ist darauf zu achten, dass neben der Kapazität auch die erforderliche Sicherheitsklasse, Spannungsfestigkeit und Bauform übereinstimmen.

X1-Sicherheitsklasse für geeignete Netz-Entstörschaltungen

Die Kennzeichnung X1 bezeichnet eine Sicherheitsklasse für Entstörkondensatoren, die für bestimmte Anwendungen zwischen Netzleitern vorgesehen sind.

Im Gegensatz zu gewöhnlichen Folienkondensatoren müssen für solche Anwendungen entsprechend geeignete Sicherheitskondensatoren eingesetzt werden.

Beim Austausch eines vorhandenen X1-Entstörkondensators sollte daher wieder ein Bauteil verwendet werden, das die erforderliche Sicherheitsklassifizierung und die passenden elektrischen Kenndaten besitzt.

Wichtig: X-Kondensatoren sind nicht automatisch für Anwendungen zwischen einem Netzleiter und einem berührbaren Schutzleiter oder Gehäuseteil geeignet. Für solche Schaltungen können Kondensatoren einer geeigneten Y-Sicherheitsklasse erforderlich sein.

Radiale Bauform mit 15 mm Rastermaß

Der KEMET MKP-X1 Kondensator besitzt eine radiale, stehende Bauform.

Die beiden Anschlussdrähte befinden sich auf einer Gehäuseseite und sind für die Montage auf entsprechend geeigneten Leiterplatten vorgesehen.

Das Rastermaß von 15 mm bezeichnet den Abstand zwischen den Anschlussdrähten.

Beim Austausch eines vorhandenen Entstörkondensators ist dieses Maß wichtig, damit das Ersatzbauteil zu den vorhandenen Leiterplattenbohrungen passt.

Kompakte Abmessungen 18 × 14 × 8,5 mm

Der Entstörkondensator besitzt folgende Gehäuseabmessungen:

Breite: 18 mm
Höhe: 14 mm
Tiefe: 8,5 mm
Rastermaß: 15 mm

Vor dem Einbau sollte überprüft werden, ob die vorhandenen Platzverhältnisse ausreichend sind und die vorgeschriebenen elektrischen Abstände eingehalten werden können.

KEMET Entstörkondensator als Ersatzteil

Der KEMET MKP-X1 Kondensator eignet sich als Ersatz für einen vorhandenen Entstörkondensator, sofern die technischen Eigenschaften den Anforderungen der jeweiligen Anwendung entsprechen.

Vor dem Austausch sollten insbesondere folgende Merkmale geprüft werden:

Hersteller: KEMET
Kapazität: 0,1µF / 100nF
Spannungsangabe: 310V
Sicherheitsklasse: X1
Kondensatortyp: MKP
Bauform: Radial
Rastermaß: 15 mm
Breite: 18 mm
Höhe: 14 mm
Tiefe: 8,5 mm
Erforderliche Sicherheitszulassungen
Weitere elektrische Grenzwerte

Bei netzspannungsführenden Entstörschaltungen sind die Vorgaben des Geräteherstellers sowie die sicherheitsrelevanten Angaben des Kondensatorherstellers besonders wichtig.

Weitere Kondensatoren & Elektronik-Bauteile

Bei Radio Kölsch Hamburg finden Sie neben KEMET Entstörkondensatoren weitere elektronische Bauteile und Ersatzteile für Reparatur, Werkstatt und Elektronikprojekte:

Entstörkondensatoren
X1- und X2-Sicherheitskondensatoren
MKP-Folienkondensatoren
Elektrolytkondensatoren
Motorkondensatoren
Widerstände
Dioden und Zenerdioden
Transistoren
Integrierte Schaltungen
Sicherungen
Schalter und Taster
Weitere Elektronik- und Elektro-Ersatzteile

Ihre Vorteile bei Radio Kölsch Hamburg

Elektrofachgeschäft seit 1922
Langjährige Erfahrung mit Elektro- und Elektronik-Ersatzteilen
Große Auswahl an Kondensatoren und elektronischen Bauteilen
Auch ältere und schwer erhältliche Ersatzteile im Sortiment
Kompetente Fachberatung
Versand direkt aus Hamburg

Hinweis: Der Preis gilt für 1 KEMET MKP-X1 Entstörkondensator mit 0,1µF / 100nF, einer Spannungsangabe von 310V, 15 mm Rastermaß und den Abmessungen 18 × 14 × 8,5 mm.

Bitte prüfen Sie vor dem Einbau insbesondere die Sicherheitsklasse X1, die erforderliche Spannungsfestigkeit, die geltenden Zulassungen sowie die mechanischen Abmessungen. Die vollständigen technischen und sicherheitsrelevanten Daten sind dem Herstellerdatenblatt der genauen KEMET Typenbezeichnung zu entnehmen.

Arbeiten an netzspannungsführenden Schaltungen dürfen ausschließlich von entsprechend qualifizierten Personen und im spannungsfreien Zustand durchgeführt werden.
