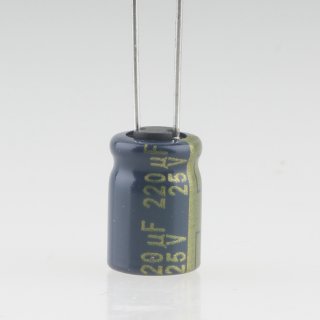

Panasonic 220µF 25V Elko Elektrolytkondensator radial 105°C – Ø 8 × 11,5 mm – RM 3,5 mm
Der Panasonic 220µF 25V Elektrolytkondensator ist ein radial bedrahteter Standard-Elko für zahlreiche Anwendungen in elektronischen Geräten und Schaltungen.
Mit einer Kapazität von 220 µF, einer Nennspannung von 25 V und einer Toleranz von ±20 % eignet sich der Kondensator für Reparaturen, Ersatzbestückungen und den Aufbau elektronischer Schaltungen, sofern seine technischen Eigenschaften den Anforderungen der jeweiligen Anwendung entsprechen.
Der Panasonic Elko besitzt eine radiale, stehende Bauform mit einem Gehäusedurchmesser von 8 mm und einer Höhe von 11,5 mm. Das Rastermaß beträgt 3,5 mm. Die Temperaturangabe liegt bei 105°C.
Dank seiner kompakten Abmessungen eignet sich dieser Elko besonders für elektronische Baugruppen mit begrenztem Platzangebot.
Anwendungen
Der Panasonic 220µF Elektrolytkondensator kann beispielsweise verwendet werden für:
- Reparatur elektronischer Geräte
- Austausch defekter Elektrolytkondensatoren
- Netzteil- und Versorgungsschaltungen
- Sieb- und Glättungsschaltungen
- Elektronische Baugruppen
- Steuer- und Regeltechnik
- Audio- und HiFi-Elektronik
- Geräteelektronik
- Werkstatt und Service
- Hobby- und Elektronikprojekte
Die tatsächliche Eignung hängt von den Anforderungen der jeweiligen Schaltung ab.
Produktmerkmale
- Panasonic Elektrolytkondensator
-
Kapazität: 220 µF
-
Nennspannung: 25 V
-
Toleranz: ±20 %
-
Bauform: Radial / stehend
-
Ausführung: Standard
-
Temperaturangabe: 105°C
-
Rastermaß: 3,5 mm
-
Durchmesser: 8 mm
-
Höhe: 11,5 mm
-
RoHS-konform: Ja
- Für Reparatur und Elektronikbau geeignet
-
Preisangabe für 1 Stück
Technische Daten
-
Hersteller: Panasonic
-
Produktart: Elektrolytkondensator
-
Typ: Elko
-
Kapazität: 220 µF / 220 uF
-
Nennspannung: 25 V
-
Toleranz: ±20 %
-
Bauform: Radial, stehend
-
Art: Standard
-
Rastermaß (RM): 3,5 mm
-
Außendurchmesser: 8 mm
-
Höhe: 11,5 mm
-
Temperaturangabe: 105°C
-
RoHS-konform: Ja
-
Menge / Preisangabe: 1 Elko
220µF Kapazität bei 25V Nennspannung
Der Panasonic Elektrolytkondensator verfügt über eine Kapazität von 220 µF bei einer angegebenen Toleranz von ±20 %.
Die Nennspannung beträgt 25 V. Diese darf während des Betriebs nicht überschritten werden.
Bei einem Austausch sollte sichergestellt werden, dass die Spannungsfestigkeit für die jeweilige Schaltung ausreichend dimensioniert ist.
Neben Kapazität und Spannung können abhängig vom Einsatzbereich weitere elektrische Eigenschaften für die Auswahl eines geeigneten Ersatzkondensators entscheidend sein.
Radialer Elko mit 3,5 mm Rastermaß
Der Panasonic Kondensator besitzt eine radiale Bauform, bei der beide Anschlussdrähte an einer Gehäuseseite herausgeführt werden.
Diese Bauform ist für die stehende Montage auf entsprechend geeigneten Leiterplatten vorgesehen.
Das Rastermaß von 3,5 mm bezeichnet den Abstand zwischen den beiden Anschlussdrähten.
Gerade beim Austausch eines vorhandenen Elektrolytkondensators ist dieses Maß wichtig, damit der Ersatzkondensator zu den vorhandenen Leiterplattenbohrungen passt.
Zusätzlich sollten die Gehäuseabmessungen von Ø 8 × 11,5 mm berücksichtigt werden, damit ausreichend Platz für den Einbau vorhanden ist.
105°C Elektrolytkondensator von Panasonic
Der Kondensator besitzt eine Temperaturangabe von 105°C.
Gerade bei Reparaturen sollte ein Ersatzkondensator hinsichtlich Temperaturangabe, Kapazität und Spannungsfestigkeit den Anforderungen der jeweiligen Schaltung entsprechen.
Je nach Anwendung können außerdem folgende technische Eigenschaften wichtig sein:
- ESR (äquivalenter Serienwiderstand)
- Zulässiger Ripple-Strom
- Lebensdauer
- Frequenzverhalten
- Temperaturbereich
Diese zusätzlichen Werte sollten bei Bedarf anhand der genauen Panasonic Typen- bzw. Serienbezeichnung und des entsprechenden Herstellerdatenblatts überprüft werden.
Wichtiger Hinweis zur Polarität
Bei diesem Bauteil handelt es sich um einen polarisierten Elektrolytkondensator.
Beim Einbau muss deshalb unbedingt auf die korrekte Plus-/Minus-Polung geachtet werden.
Eine falsche Polung oder das Überschreiten der zulässigen Nennspannung kann den Kondensator beschädigen und zu Schäden an der elektronischen Schaltung führen.
Panasonic 220µF Elko als Ersatzkondensator
Der Panasonic Elektrolytkondensator eignet sich als Ersatz für vorhandene Kondensatoren, sofern die elektrischen und mechanischen Eigenschaften übereinstimmen.
Vor dem Austausch sollten insbesondere folgende Angaben überprüft werden:
-
Hersteller: Panasonic
-
Kapazität: 220 µF
-
Nennspannung: 25 V
-
Toleranz: ±20 %
-
Temperaturangabe: 105°C
-
Bauform: Radial / stehend
-
Rastermaß: 3,5 mm
-
Durchmesser: 8 mm
-
Höhe: 11,5 mm
- Polarität
- Weitere anwendungsrelevante elektrische Kennwerte
Kapazität und Nennspannung allein reichen nicht bei jeder Anwendung aus, um die vollständige Austauschbarkeit eines Elektrolytkondensators sicherzustellen.
Weitere Kondensatoren & Elektronik-Bauteile
Bei Radio Kölsch Hamburg finden Sie neben Panasonic Elektrolytkondensatoren zahlreiche weitere elektronische Bauteile und Ersatzteile für Reparatur, Werkstatt und Elektronikprojekte:
- Elektrolytkondensatoren
- Folienkondensatoren
- Impulskondensatoren
- Motorkondensatoren
- Widerstände
- Potentiometer und Trimmer
- Dioden und Zenerdioden
- Transistoren
- Integrierte Schaltungen
- Sicherungen
- Schalter und Taster
- Elektronik- und Elektro-Ersatzteile
Ihre Vorteile bei Radio Kölsch Hamburg
-
Elektrofachgeschäft seit 1922
- Langjährige Erfahrung mit Elektronik- und Elektro-Ersatzteilen
- Große Auswahl an Bauteilen für Reparatur und Elektronik
- Auch ältere und schwer erhältliche Ersatzteile im Sortiment
- Kompetente Fachberatung
- Versand direkt aus Hamburg
Hinweis: Der Preis gilt für 1 Panasonic Elektrolytkondensator. Bitte prüfen Sie vor der Bestellung insbesondere die Kapazität von 220 µF, die Nennspannung von 25 V, die Toleranz von ±20 %, die Temperaturangabe von 105°C, das Rastermaß von 3,5 mm sowie die Abmessungen von Ø 8 × 11,5 mm.
Beim Einbau ist unbedingt auf die richtige Polarität zu achten. Für weitere technische Angaben wie ESR, Ripple-Strom oder Lebensdauer ist das entsprechende Panasonic Herstellerdatenblatt der genauen Typen- bzw. Serienbezeichnung maßgeblich.
