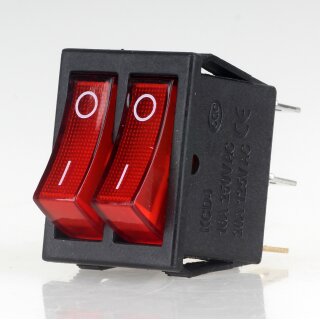

Einbau-Doppel-Wippschalter rot beleuchtet 2×1-polig EIN/AUS 250V 16A

Einbau-Doppel-Wippschalter rot beleuchtet 2×1-polig EIN/AUS 250V 16A

Artikelnummer: 2026-14375
Kategorie: Einbau-Wippschalter
Hersteller: RADIO KÖLSCH HAMBURG

Rot beleuchteter Einbau-Doppel-Wippschalter mit 2 separat bedienbaren, 1-poligen EIN/AUS-Schaltwippen. Schwarzes Gehäuse mit roter LED-Beleuchtung und weißer 0–1-Beschriftung. Belastbarkeit 16A bei 250V AC bzw. 20A bei 125V AC. Mit 6,3-mm-Steckanschlüssen und praktischer Snap-In-Montage.

Preisangabe für 1 Doppel-Wippschalter.

3,95 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit**: 2 - 6 Werktage Ausland abweichend

Beschreibung

Einbau-Doppel-Wippschalter rot beleuchtet – 2 × 1-polig EIN/AUS – 250V 16A

Der rot beleuchtete Einbau-Doppel-Wippschalter vereint zwei separat bedienbare EIN/AUS-Schalter in einem gemeinsamen schwarzen Gehäuse.

Die beiden Schaltwippen sind jeweils 1-polig ausgeführt und ermöglichen das getrennte Ein- und Ausschalten von zwei entsprechend angeschlossenen Stromkreisen oder Verbrauchern.

Die rote LED-Beleuchtung der Schaltwippen sorgt für eine gut erkennbare optische Anzeige. Die weiße 0–1-Beschriftung kennzeichnet die Schaltstellungen.

Der Doppel-Wippschalter ist für eine elektrische Belastbarkeit von 16A bei 250V AC beziehungsweise 20A bei 125V AC angegeben.

Dank der praktischen Snap-In-Befestigung eignet sich der Schalter für den Einbau in entsprechend vorbereitete Frontplatten, Bedienfelder und Gerätegehäuse.

Zwei separat bedienbare EIN/AUS-Wippen

Der Doppel-Wippschalter verfügt über zwei einzelne Schaltwippen, die unabhängig voneinander betätigt werden können.

Jede Wippe übernimmt die Funktion eines 1-poligen EIN/AUS-Schalters.

Dadurch lassen sich zwei separate Schaltfunktionen platzsparend in einem gemeinsamen Gehäuse unterbringen.

Die Schaltstellungen sind mit weißen Symbolen gekennzeichnet:

0 = AUS
1 = EIN

Der Schalter eignet sich damit für Anwendungen, bei denen zwei Funktionen oder Verbraucher über eine kompakte Bedieneinheit geschaltet werden sollen.

Rote LED-Beleuchtung

Die beiden roten Schaltwippen sind mit einer LED-Beleuchtung ausgestattet.

Die Beleuchtung erleichtert die optische Erkennung der Bedienelemente und kann abhängig von der vorgesehenen Anschlussbeschaltung zur Anzeige eines Betriebs- oder Schaltzustands verwendet werden.

Hinweis: Die genaue Funktion der Beleuchtung hängt von der elektrischen Beschaltung des Schalters ab. Die Anschlussbelegung und die zulässigen Betriebsbedingungen der LEDs müssen vor dem Einbau geprüft werden.

Typische Einsatzbereiche

Der beleuchtete Doppel-Wippschalter kann je nach elektrischen Anforderungen beispielsweise verwendet werden für:

Elektrische Geräte
Bedien- und Steuerpulte
Gerätegehäuse
Maschinenbedienfelder
Werkstattgeräte
Elektrische Steuerungen
Schalt- und Bedienpanels
Reparatur vorhandener Schalter
Austausch defekter Doppel-Wippschalter
Elektronik- und Elektroprojekte

Die tatsächliche Eignung hängt von der jeweiligen Anwendung, den elektrischen Anforderungen und den Einbaubedingungen ab.

Produktmerkmale

Einbau-Doppel-Wippschalter
2 separat bedienbare Schaltwippen
Schaltfunktion: 2 × EIN/AUS
Schaltart: 2 × 1-polig
Wippenfarbe: Rot
Beleuchtung: LED
Gehäusefarbe: Schwarz
Beschriftung: Weiß, 0–1
Belastbarkeit: 16A bei 250V AC
Belastbarkeit: 20A bei 125V AC
Anschluss: 6,3-mm-Steckanschlüsse
Montage: Snap-In
Frontplattenausschnitt: ca. 31 × 25 mm
Einbautiefe: 30 mm
Einbau-Abmessungen: 30,5 × 22 × 32 mm
Preisangabe für 1 Stück

Technische Daten

Produktart: Doppel-Wippschalter
Ausführung: Einbauschalter
Anzahl Schaltwippen: 2
Schaltfunktion: EIN/AUS
Polzahl: 2 × 1-polig
Beleuchtung: Rot, LED
Gehäusefarbe: Schwarz
Wippenfarbe: Rot
Beschriftung: 0–1, weiß
Nennbelastbarkeit bei 250V AC: 16A
Nennbelastbarkeit bei 125V AC: 20A
Angegebene maximale Strombelastbarkeit: 16A bei 250V AC
Anschlussart: Flachsteckanschlüsse
Anschlussbreite: 6,3 mm
Montageart: Snap-In / Schnappbefestigung
Frontplattenausschnitt: ca. 31 × 25 mm
Einbautiefe: 30 mm
Angegebene Einbau-Abmessungen (L × B × H): 30,5 × 22 × 32 mm
Menge / Preisangabe: 1 Doppel-Wippschalter

250V AC / 16A und 125V AC / 20A

Der Doppel-Wippschalter ist für folgende elektrische Belastungen angegeben:

250V AC / 16A

125V AC / 20A

Die angegebenen Werte beziehen sich auf die jeweils genannte Wechselspannung.

Bei der Auswahl des Schalters müssen neben der Spannung und dem Strom auch die Art der angeschlossenen Last sowie mögliche Einschaltstromspitzen berücksichtigt werden.

Insbesondere bei Motoren, Transformatoren oder anderen induktiven Verbrauchern kann die zulässige Schaltbelastung von den angegebenen allgemeinen Stromwerten abweichen.

Snap-In-Montage für Geräte und Bedienfelder

Der Doppel-Wippschalter ist für die Snap-In-Montage vorgesehen.

Bei dieser Montageart wird der Schalter in einen entsprechend vorbereiteten Frontplattenausschnitt eingesetzt und durch die integrierte Schnappbefestigung gehalten.

Diese Befestigungsart ermöglicht einen platzsparenden Einbau ohne zusätzliche sichtbare Schrauben an der Schalterfront.

Vor der Montage müssen die Abmessungen des Frontplattenausschnitts und die zulässige Materialstärke der Frontplatte überprüft werden.

Einbaumaße und Frontplattenausschnitt

Für den Doppel-Wippschalter sind folgende Maße angegeben:

Frontplattenausschnitt: ca. 31 × 25 mm
Einbautiefe: 30 mm
Einbau-Abmessungen (L × B × H): 30,5 × 22 × 32 mm

Da sich die angegebenen Maße für den Frontplattenausschnitt und die Einbau-Abmessungen unterscheiden, sollten die tatsächlichen Einbaumaße vor der Bearbeitung einer Frontplatte überprüft werden.

Besonders beim Austausch eines vorhandenen Schalters ist darauf zu achten, dass sowohl die Ausschnittgröße als auch die Einbautiefe und die Befestigung zur vorhandenen Einbausituation passen.

6,3-mm-Flachsteckanschlüsse

Der Doppel-Wippschalter verfügt über 6,3-mm-Steckanschlüsse.

Diese Anschlussart ist bei vielen elektrischen Schaltern und Geräten verbreitet und ermöglicht den Anschluss über entsprechend geeignete Flachsteckhülsen.

Beim Anschluss müssen insbesondere die richtige Kontaktbelegung, der passende Leiterquerschnitt und die elektrische Belastbarkeit der verwendeten Steckverbindungen berücksichtigt werden.

Für die LED-Beleuchtung sind zusätzlich die dafür vorgesehenen Anschlüsse und Betriebsbedingungen zu beachten.

Doppel-Wippschalter als Ersatzteil

Der rot beleuchtete Doppel-Wippschalter kann als Ersatz für einen vorhandenen Einbauschalter verwendet werden, sofern die technischen und mechanischen Eigenschaften übereinstimmen.

Vor der Bestellung sollten insbesondere folgende Merkmale verglichen werden:

2 separat bedienbare EIN/AUS-Wippen
2 × 1-polige Schaltfunktion
Rote LED-Beleuchtung
250V AC / 16A
125V AC / 20A
6,3-mm-Steckanschlüsse
Snap-In-Befestigung
Frontplattenausschnitt ca. 31 × 25 mm
Einbautiefe 30 mm
Einbau-Abmessungen 30,5 × 22 × 32 mm
Anschlussbelegung und elektrische Anforderungen

Ein äußerlich ähnlicher Doppel-Wippschalter ist nicht automatisch elektrisch oder mechanisch vollständig austauschbar.

Weitere Schalter & Elektronik-Bauteile

Bei Radio Kölsch Hamburg finden Sie neben beleuchteten Doppel-Wippschaltern zahlreiche weitere Schalter und elektrische Bauteile für Reparatur, Gerätebau und Elektroprojekte:

Wippschalter
Doppel-Wippschalter
Beleuchtete Wippschalter
EIN/AUS-Schalter
Kippschalter
Druckschalter und Taster
Einbauschalter
Flachstecker und Flachsteckhülsen
Sicherungen und Sicherungshalter
Steckverbinder
Weitere Elektronik- und Elektro-Ersatzteile

Ihre Vorteile bei Radio Kölsch Hamburg

Elektrofachgeschäft seit 1922
Langjährige Erfahrung mit Elektro- und Elektronik-Ersatzteilen
Große Auswahl an Schaltern und elektronischen Bauteilen
Auch ältere und schwer erhältliche Ersatzteile im Sortiment
Kompetente Fachberatung
Versand direkt aus Hamburg

Hinweis: Der Preis gilt für 1 rot beleuchteten Doppel-Wippschalter mit 2 × 1-poliger EIN/AUS-Schaltfunktion, 6,3-mm-Steckanschlüssen und Snap-In-Montage.

Bitte prüfen Sie vor der Bestellung die elektrische Belastbarkeit, die Anschlussbelegung, die Anforderungen an die LED-Beleuchtung sowie die angegebenen Einbaumaße. Insbesondere die voneinander abweichenden Angaben zum Frontplattenausschnitt und zu den Einbau-Abmessungen sollten vor dem Anfertigen eines Ausschnitts überprüft werden.

Arbeiten an netzspannungsführenden Schaltungen dürfen ausschließlich von entsprechend qualifizierten Personen und im spannungsfreien Zustand durchgeführt werden.
