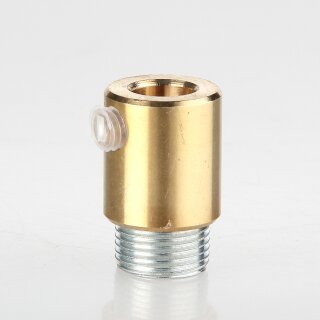

Die Zugentlastung aus Messing roh mit M13x1 Außengewinde ist ein hochwertiges Zubehörteil für den professionellen Lampenbau und die sichere Montage von Leuchtenkabeln.
Gefertigt aus massivem Messing mit unbehandelter Oberfläche, eignet sich diese Zugentlastung besonders für Textilkabel, PVC-Kabel oder Kabel mit integriertem Stahlseil.
Dank des präzise gefertigten M13x1 Feingewindes ist sie kompatibel mit Lampenfassungen oder Gewinderöhrchen mit entsprechendem Innengewinde.
Im Lieferumfang enthalten ist ein Messing-Gewinderohr M13x1×15 mm – auf Wunsch sind auch andere Längen erhältlich.
Diese Zugentlastung bietet mechanische Sicherheit und verhindert das Herausziehen des Kabels, wodurch Kurzschlüsse und Kabelschäden zuverlässig vermieden werden.
Technische Daten
Preisangabe: 1 Zugentlaster
Material: Messing
Oberfläche: Roh, unbehandelt
Gewinde: M13x1 Außengewinde
Länge des Gewindes: 8,5 mm
Höhe: 18 mm
Durchmesser: 16 mm
Durchgang: ca. 8,5 mm
Madenschraube: M6×6 mm, Kunststoff transparent
Lieferumfang: Zugentlaster inkl. Gewinderohr M13x1×15 mm
Kompatibilität: Für Fassungen mit M13x1 Innengewinde oder Gewinderohre mit M13x1 Außengewinde
Kabelkompatibilität
Der Innendurchmesser dieser Zugentlastung beträgt ca. 8,5 mm – geeignet für:
• 2-adrige oder 3-adrige PVC-Kabel mit 0,75 mm²
• Textilkabel bis Ø 8,5 mm
• PVC-Kabel mit integriertem Stahlseil
Tipp für Textilkabel:
Schieben Sie die Textilummantelung leicht zurück, kürzen Sie die Innenadern, und drehen Sie die Ummantelung danach wieder nach vorn. Dadurch lässt sich das Kabel einfacher durch die Zugentlastung führen.
Hinweis:
Bei Verwendung von Metall-Zugentlastungen ist stets ein 3-adriges Kabel mit Schutzleiter zu verwenden.
Montagehinweise
Zugentlaster in Lampenfassung verschrauben:
Vor dem Eindrehen muss die Sicherungsschraube in der Fassung gelöst werden, um das M13x1-Feingewinde nicht zu beschädigen.
Nach der Montage wird die Schraube wieder leicht angezogen – dies dient als Sicherheitsmechanismus.
Zugentlaster in Kabeldurchführung befestigen:
Zugentlaster mit Außengewinde sind ideal für dünne Materialien (z. B. Blech).
Für dickere Materialien empfiehlt sich die Kombination mit einem Innengewinde-Zugentlaster und zusätzlichem Gewinderohr, Unterlegscheibe und Mutter.
Vorteile
• Hochwertiges Messing – roh und unbehandelt
• Passend für M13x1 Innengewinde oder Gewinderohre
• Ideal für Textilkabel, PVC-Kabel und Kabel mit Stahlseil
• Inklusive Gewinderohr M13x1×15 mm
• Mit transparenter Madenschraube M6×6 mm
• Langlebig, robust und klassisch im Design
