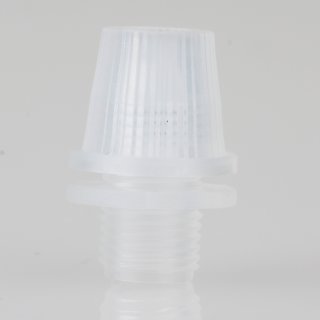

M10x1 AG Zugentlaster Zugentlastung 16x22mm für Kabel Kunststoff transparent mit Quetschverbindung

Dieser Zugentlaster mit Quetschverbindung für Lampen-Kabel besteht aus transparentem Kunststoff und hat ein M10x1 Außengewinde. Durch die Quetschverbindung wird das Kabel fixiert und festgeklemmt.

Welche Kabel sind für Zugentlaster mit M10x1 Gewinde geeignet?

Der Innendurchmesser beträgt bei diesen Zugentlastungen ca. 4.5mm. Im Leuchtenbau verwendet man für Lampen, die mit normalen Leuchtmitteln betrieben werden, üblicherweise ein 2-adriges Kabel mit einem Leitungsquerschnitt von 0,75mm². Somit ist die Verwendung und das Durchführen von PVC-Kabel und Textilkabel mit einem maximalen Außendurchmesser von ca. 4.5mm kein Problem. Bei der Verarbeitung von textilummanteltem Kabel sollten Sie jedoch einen kleinen Trick wie folgt anwenden. Sie schieben die Textilummantelung nach hinten, schneiden ein Stück von dem Kabel-Innenleben ab und ziehen anschließend die Ummantelung wieder nach vorne. Nun können Sie diese mit den Fingern zwirbeln und völlig unkompliziert durch die Zugentlastung durchführen. Hier ist zu beachten, dass bei Verwendung von Zugentlastungen aus Metall ein 3-adriges Kabel zu verwenden ist.

Zugentlaster in Lampenfassung verschrauben

Im Deckel der Fassung befindet sich in der eingepressten Mutter eine Sicherungsschraube, die vor dem Eindrehen einer Zugentlastung gelöst werden muss. Erst dann sind die Gewindegänge frei, sodass das M10x1 Feingewinde nicht beschädigt werden kann. Nach der Montage des Zugentlasters muss die Schraube selbstverständlich wieder leicht angezogen werden. Hierbei handelt es sich um einen Sicherheitsmechanismus, der unbedingt beachtet werden muss, da sonst das Gewinde beschädigt und somit nicht mehr brauchbar ist.

Zugentlaster in Kabeldurchführung befestigen

Zugentlaster mit Außengewinde können Sie bei Kabeldurchführungen mit einer dünnen Blechstärke verwenden. Bei größeren Materialstärken ist die Verwendung von Zugentlastern mit Innengewinde und zusätzlichem Gewinderohr erforderlich. Hier muss selbstverständlich auf der Rückseite des Bleches das Gewinde mit einer Unterlegscheibe/Fächerscheibe und einer Sechskantmutter verschraubt werden.
