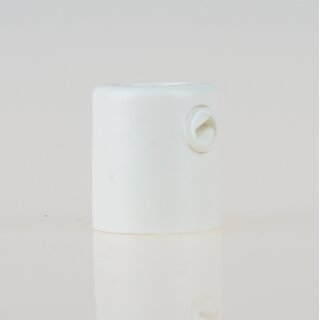

Diese Zugentlastung aus Kunststoff in Weiß mit M13x1 Innengewinde ist ein zuverlässiges Bauteil für den professionellen Lampen- und Leuchtenbau.
Der Klemmnippel sorgt dafür, dass das Lampenkabel fest in der Fassung sitzt und nicht versehentlich herausgezogen werden kann – ein wichtiger Schutz vor Kabelbruch oder Kurzschluss.
Dank des robusten Kunststoffs und der präzisen Verarbeitung eignet sich dieser Zugentlaster ideal für den Einsatz in verschiedensten Leuchtenarten – von klassischen bis modernen Designs.
Technische Daten
Preisangabe: 1 Klemmnippel
Material: Kunststoff
Farbe: Weiß
Gewinde: M13x1 Innengewinde
Höhe: 18 mm
Außendurchmesser: 16 mm
Länge des Innengewindes: 9 mm
Innendurchmesser der Kabeldurchführung: ca. 8,5 mm
Madenschraube: DIN551 M6x5 mm seitlich
Verwendung: Für Lampenfassungen mit M13x1 Innengewinde oder für den Einsatz auf M13x1 Gewinderohren
Anwendung und Vorteile
Diese Zugentlastung wird oberhalb der Lampenfassung montiert und dient zur sicheren Fixierung des Anschlusskabels.
Dadurch bleibt das Kabel fest verankert, was für mehr Sicherheit und Stabilität im elektrischen Anschluss von Lampen sorgt.
Vorteile:
• Sichere Zugentlastung aus robustem Kunststoff
• Passend für M13x1 Innengewinde
• Mit seitlicher Madenschraube zur Kabelbefestigung
• Geeignet für PVC- und Textilkabel
• Einfach zu montieren
• Schlichtes, unauffälliges Design in Weiß
Kabelkompatibilität
Der Innendurchmesser beträgt ca. 8,5 mm und ist ideal für:
• 2-adrige oder 3-adrige PVC-Kabel (0,75 mm²)
• Textilkabel bis 8,5 mm Außendurchmesser
Tipp für Textilkabel:
Schieben Sie die Textilummantelung leicht zurück, kürzen Sie das Innenkabel und ziehen Sie die Ummantelung anschließend wieder nach vorne.
So lässt sich das Kabel einfach und sicher durch die Zugentlastung führen.
Hinweis:
Bei Zugentlastungen aus Metall sollte immer ein 3-adriges Kabel mit Schutzleiter verwendet werden.
Montagehinweise
Zugentlaster in Lampenfassungen verschrauben:
Vor der Montage die Sicherungsschraube in der Fassung lösen, um das Feingewinde nicht zu beschädigen.
Nach dem Einschrauben des Klemmnippels die Schraube wieder leicht anziehen, um sicheren Halt zu gewährleisten.
Zugentlaster in Kabeldurchführungen befestigen:
Bei dünnen Materialien kann der Klemmnippel direkt montiert werden.
Bei dickeren Materialien empfiehlt sich der Einsatz eines Gewinderohrs mit Unterlegscheibe und Sechskantmutter.
